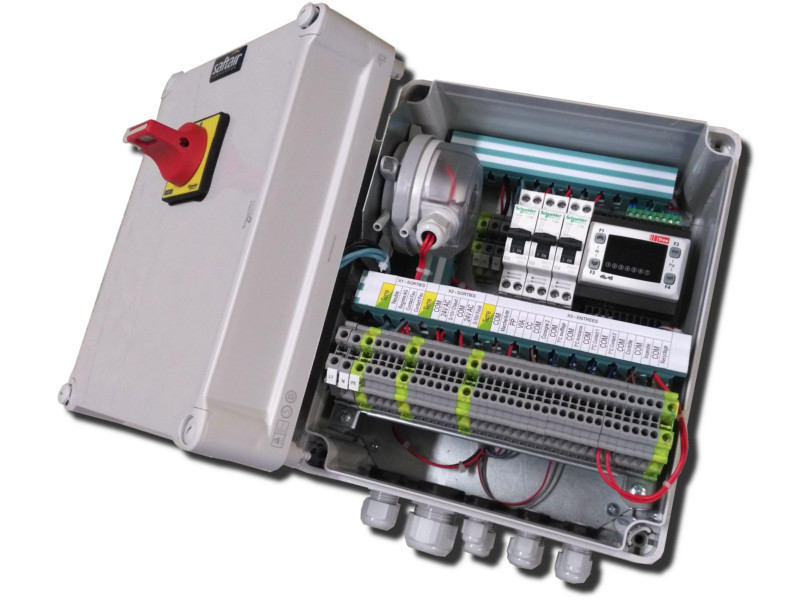

Coffrets RGA & RGA mini

Les coffrets RGA et RGA mini pilotent vos systèmes de traitement d'air en cuisine professionnelle. Conçus pour s'adapter parfaitement aux caissons modulables MX, ces coffrets offrent une gestion intelligente et précise de vos batteries à eau et électriques. Leur conception modulaire permet de répondre à tous les besoins, depuis la régulation d'une batterie unique jusqu'à la gestion complexe de deux batteries avec protection antigel intégrée. Fabriqués en France avec un protocole Modbus RTU intégré, ils garantissent une communication fluide avec vos systèmes de supervision tout en assurant une protection optimale de vos installations contre le gel.

Composition de la configuration

Coffret de régulation RGA

• Coffret IP54 ventilé

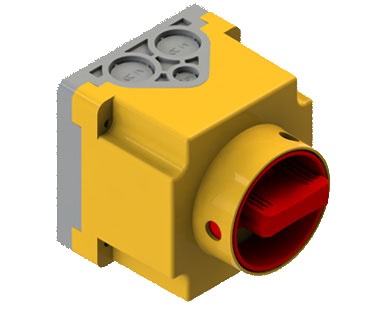

• Intégration d’un interrupteur de proximité cadenassable général, de protections électriques, d’un automate avec afficheur, d’un transformateur 24 V AC, de protections du circuit de commande et des bornes entrées/sorties
• Réglage de la température de soufflage
• Protocole de communication Modbus RTU intégré
• Alimentation nécessaire : 400 V + 3 Ph + N / 50 Hz

Sonde de gaine pour température de soufflage 0-60°C NTC

Sonde de contact pour contrôle de la température de l’eau NTC

• Montée en usine sur le collecteur de la ou des batteries à eau pour la protection contre le gel

Moteur de registre tout-ou-rien 230 V avec ressort de rappel

• Dimensionné en fonction de la taille du registre anti-gel sélectionné

Vanne à eau 3 voies et actionneur de vanne 24V AC 6W

• Dimensionnée en fonction de la taille du collecteur de la ou les batteries

Intégration du ou des variateurs sélectionnés (5,5 kW max./variateur)

• Au-delà de 5,5 kW, le ou les variateurs doivent être déportés. Le raccordement dans la RGA est préparé, mais le montage déporté n’est pas inclus dans la «config RGA». Uniquement pour la version RGA, la version RGA mini ne peut pas intégrer de variateur de vitesse

Montage et câblage de l’ensemble

• Version RGA : montage embarqué sur le caisson MAXTAIR pour les tailles 22 à 44. Montage déporté sur chaise pour les tailles 12 et 14
• Version RGA mini : montage embarqué sur le caisson MAXTAIR pour toutes les tailles

Applications

• Régulation d'une batterie à eau seule (chaude ou froide)
• Régulation d'une batterie en mode change-over
• Régulation combinée batterie à eau et batterie électrique avec TTC E
• Régulation de 2 batteries à eau (chaude/chaude ou chaude/froide)
• Gestion du recyclage avec caisson de mélange
• Evacuation des fumées en pilotant simultanément l’extraction et la compensation
