DOF A/R

Documentation

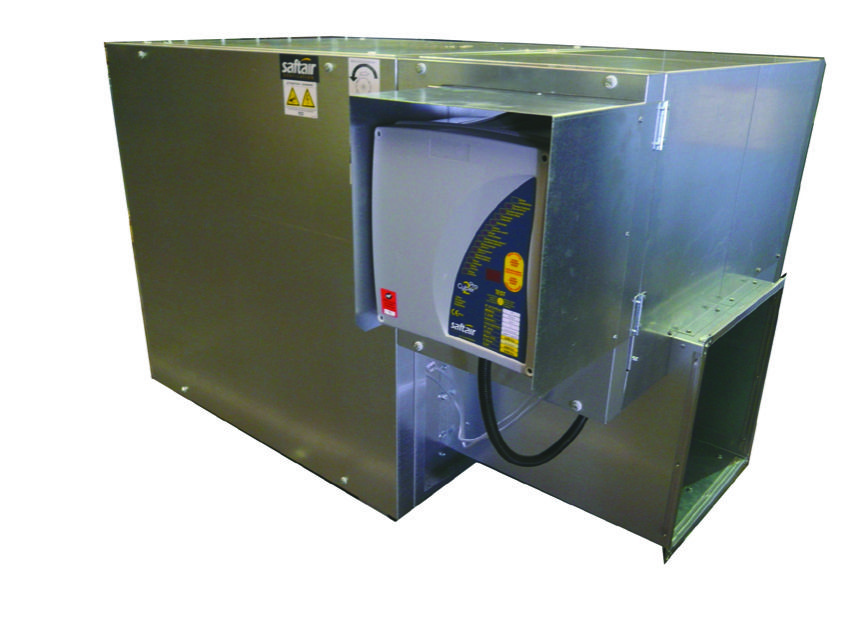

Le caisson d'extraction à transmission DOF A/R est certifié F400/120. Conçu pour les gros débits et fortes pertes de charge, ce système offre deux types de turbines : DOF A à action et DOF R à réaction. Avec ses 4 orientations possibles, il s'adapte aux contraintes de chaque installation. Disponible en 10 tailles couvrant des débits de 1 000 à 67 000 m³/h, il s'impose comme la référence pour le désenfumage des ERP, locaux d'habitation et immeubles de grande hauteur. Sa conception robuste avec enveloppe en acier galvanisé et son système de transmission par poulies-courroies assurent fiabilité et durabilité dans les conditions les plus exigeantes.

Caractéristiques

Certification F400/120 pour résistance au feu 400°C pendant 120 minutes
Enveloppe en acier galvanisé avec structure rigide et trappe de visite latérale côté transmission
Volute, turbine et carter de protection en acier galvanisé
Panneau inférieur muni de 6 écrous sertis pour mise en place de plots anti-vibratiles
Caisson monté sur châssis en fer C pour les modèles 630 et 710
Ventilateur double ouïe monté sur longerons avec paliers
Entraînement par transmission poulies-courroies protégée et ventilée par carter
Moteur triphasé 400V/50Hz IP55 classe F, 1 ou 2 vitesse hors du flux d'air, monté sur plateau glissière
4 orientations aérauliques possibles pour adaptation à toutes configurations
Manchette rectangulaire de raccordement à l'aspiration
Manchette rectangulaire de refoulement avec cadre percé 30 mm en standard

Applications

Désenfumage des établissements recevant du public (ERP)
Désenfumage des locaux d'habitation collectifs
Désenfumage des immeubles de grande hauteur (IGH ERP ou IGH Habitation)
Extraction des locaux tertiaires et industriels

Motorisation

Moteurs à pattes AC type B3 : 1 vitesse triphasée 230/400 V, 50 Hz, 2 ou 4 pôles / 1 vitesse triphasée 400/690 V, 50 Hz, 2 ou 4 pôles
Moteurs à pattes type B3 : 2 vitesses triphasées, à bobinages séparés 400 V, 50 Hz, 4 ou 6 pôles / 2 vitesses triphasées, Dahlander 400 V, 50 Hz, 4 ou 8 pôles / 2 vitesses triphasées, Dahlander 400 V, 50 Hz, 2 ou 4 pôles
