Tourelles d’extraction F400/120 THF-TVF (désenfumage)

Documentation

Certifiées F400/120 en versions mono 230 V et tri 400 V, les tourelles d'extraction F400/120 nouvelle génération offrent des performances accrues jusqu'à 40 % supérieures sur certains modèles. Leur conception compacte combinée à leur design sobre et élégant s'adaptent à toutes les architectures grâce aux trois configurations disponibles : THF à jet horizontal, TVFC avec capots directionnels pour jet vertical et TVFV pour jet vertical avec ventelles automatiques.

Caractéristiques

Ensemble turbine-moteur monté sur plateau supporté par quatre pieds-colonnes sur embase avec pavillon d'aspiration formé par emboutissage
Turbine à réaction en acier galvanisé, équilibrée
Embase, pieds, plateau, grillage en acier galvanisé
Contrôle d’équilibrage systématique par mesures de vibrations
Capot moteur ABS/PMMA (RAL 7015) avec quatre ouvertures pour ventilation, emplacement pour sectionneur de proximité cadenassable ABS IP65 monté et câblé en usine de série
Ailettes directionnelles ou volets automatiques pour rejet vertical (les rejets s’effectuent à 45° vers le haut)
La version THF à jet horizontal se transforme en version TVFC lorsqu’elle est équipée de capots directionnels sur ses quatre faces
La version THF à jet horizontal se transforme en version TVFV lorsqu’elle est équipée de volets automatiques sur ses quatre faces
Grillage de protection et anti-volatile
Anneaux de levage
Moteur à bride, protection IP55, classe F « IE3 » (1 vitesse)

Applications

Extraction et désenfumage des ERP, locaux d'habitation et immeubles de grande hauteur (IGH)

Gamme

11 tailles disponibles
Version monophasée 230 V : 6 modèles de 0,25 à 1,5 kW
Version triphasée 230/400 V : gamme complète de 0,18 à 7,5 kW
Version 2 vitesses par couplage Dahlander ou bobinages indépendants

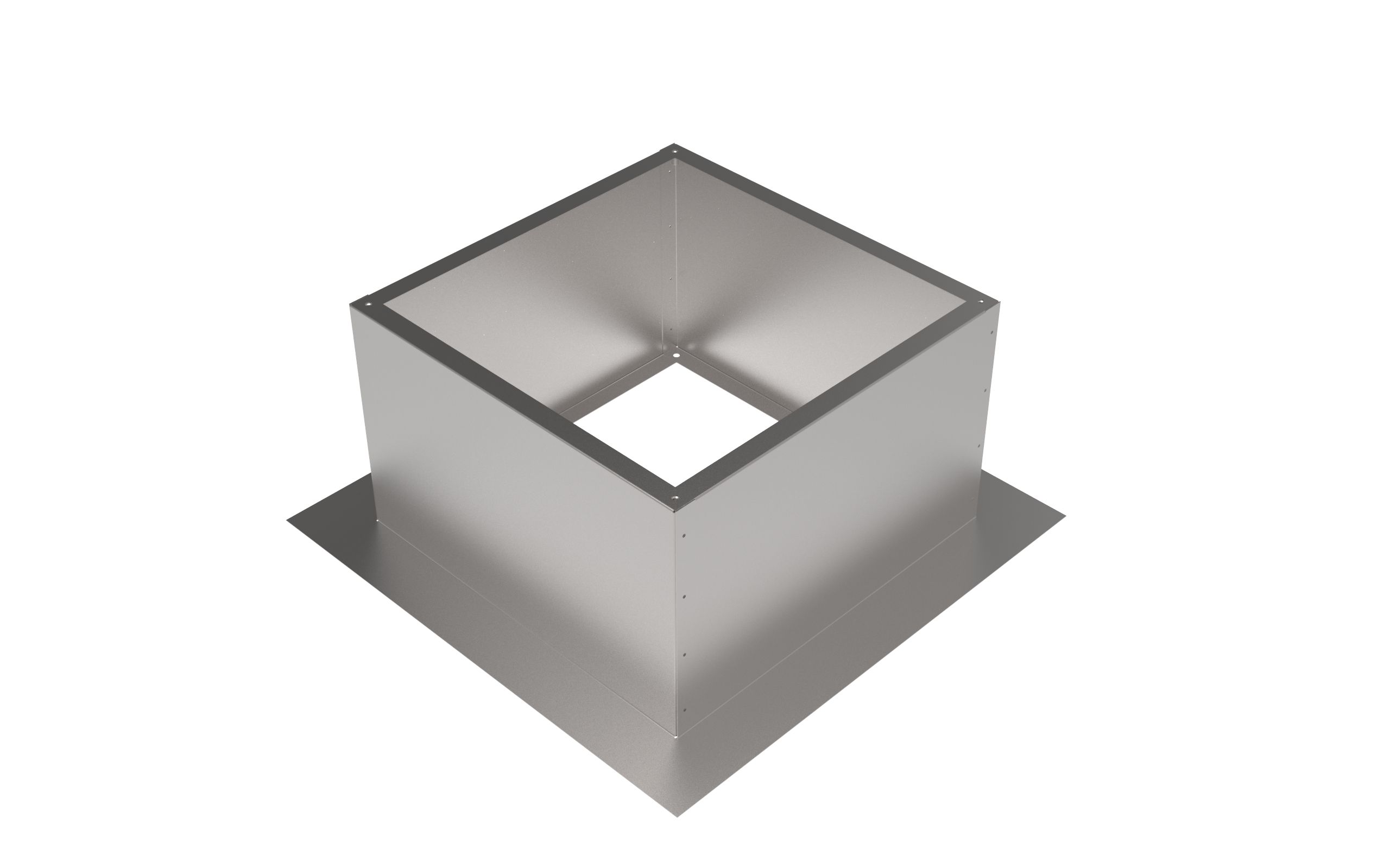

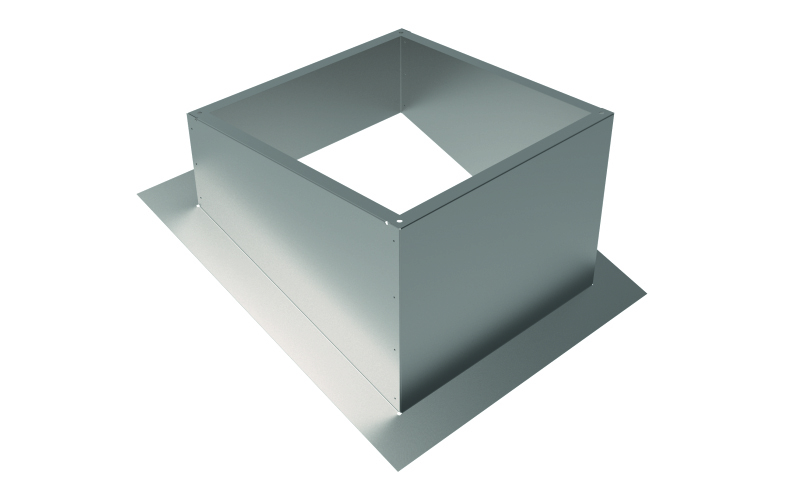

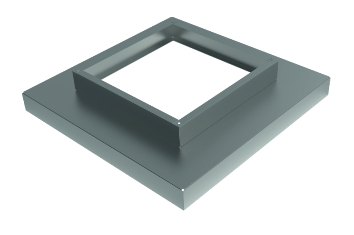

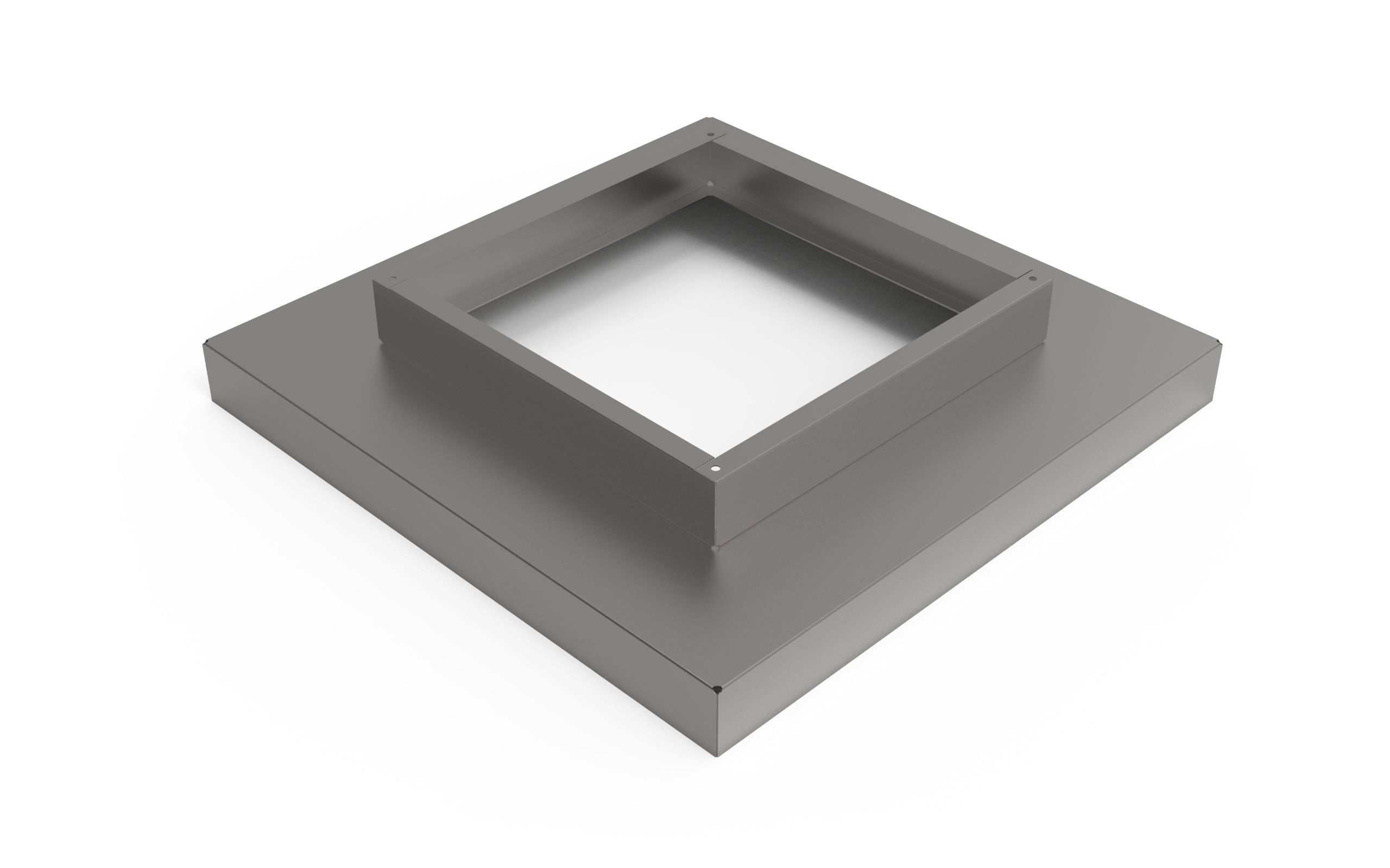

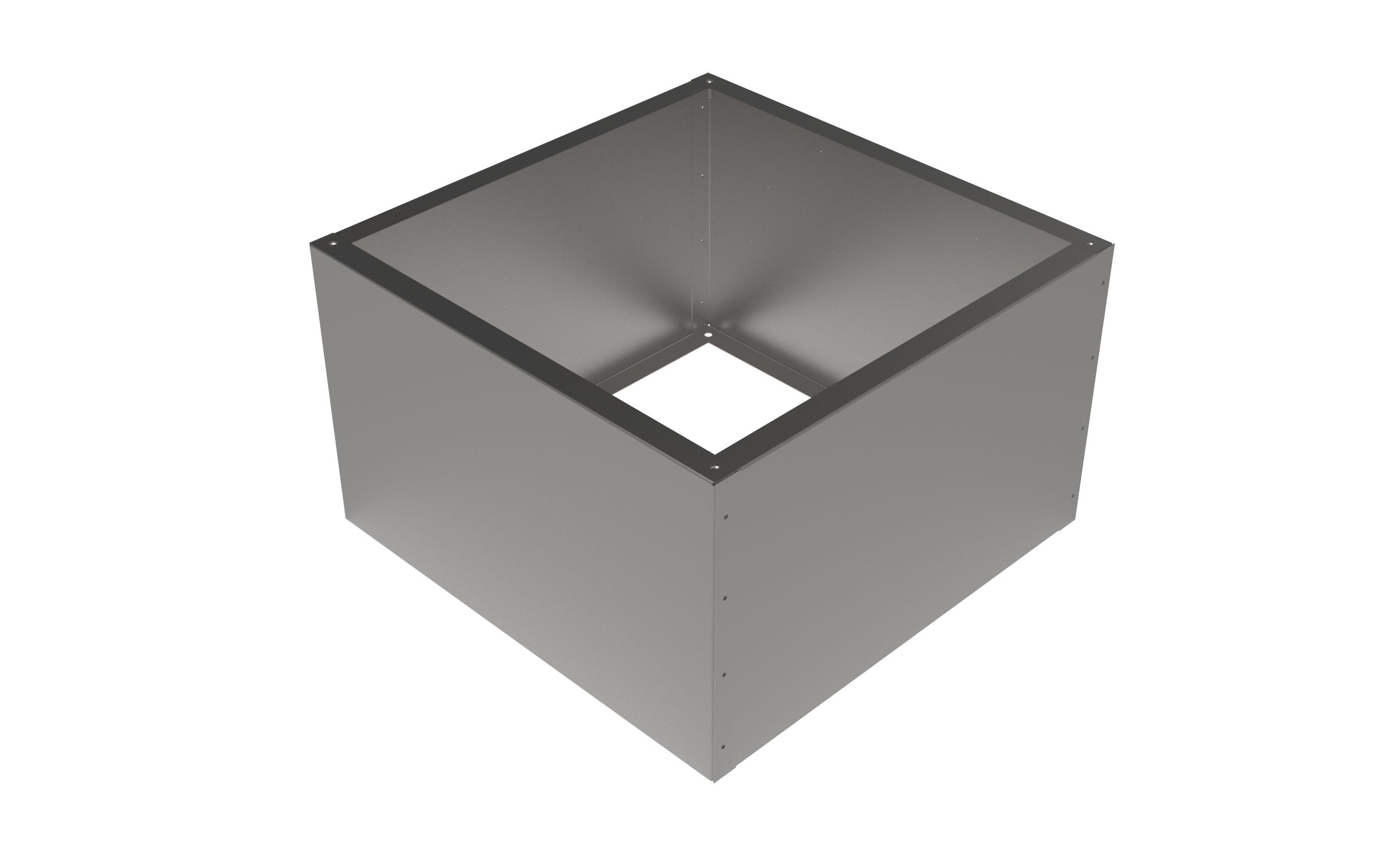

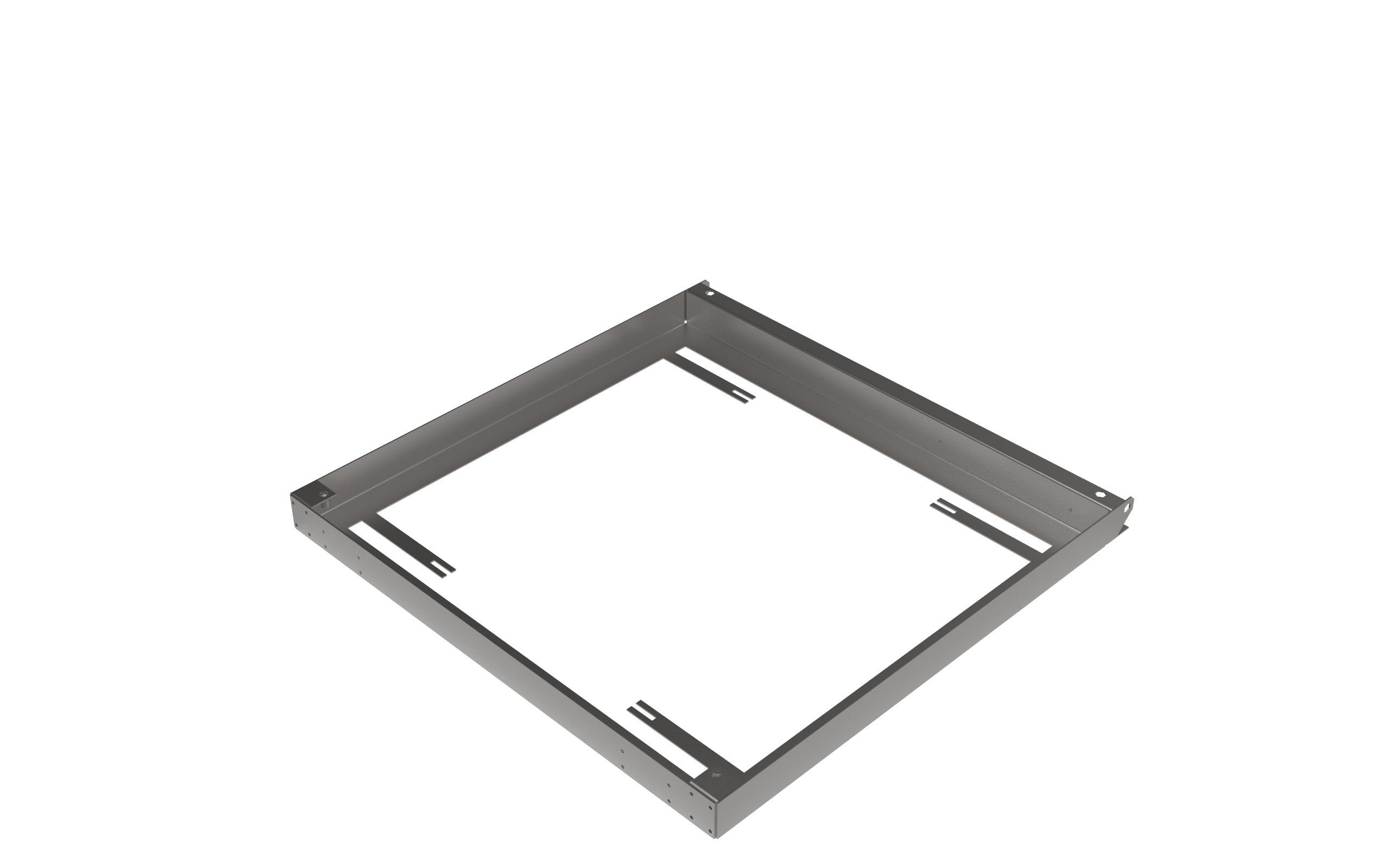

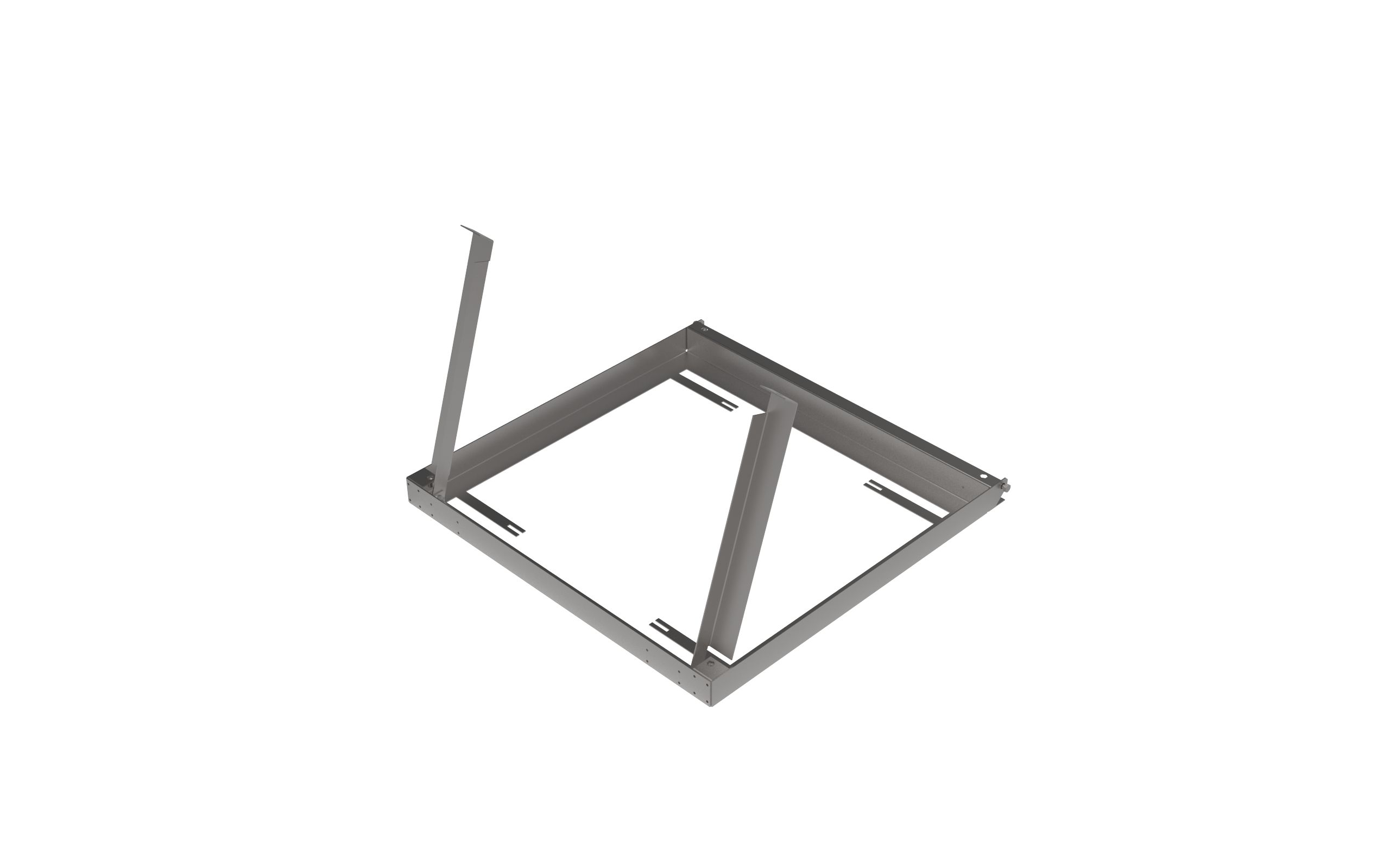

Installation en toiture avec multiples options de montage (costières, cadres à sceller, chaises murales)

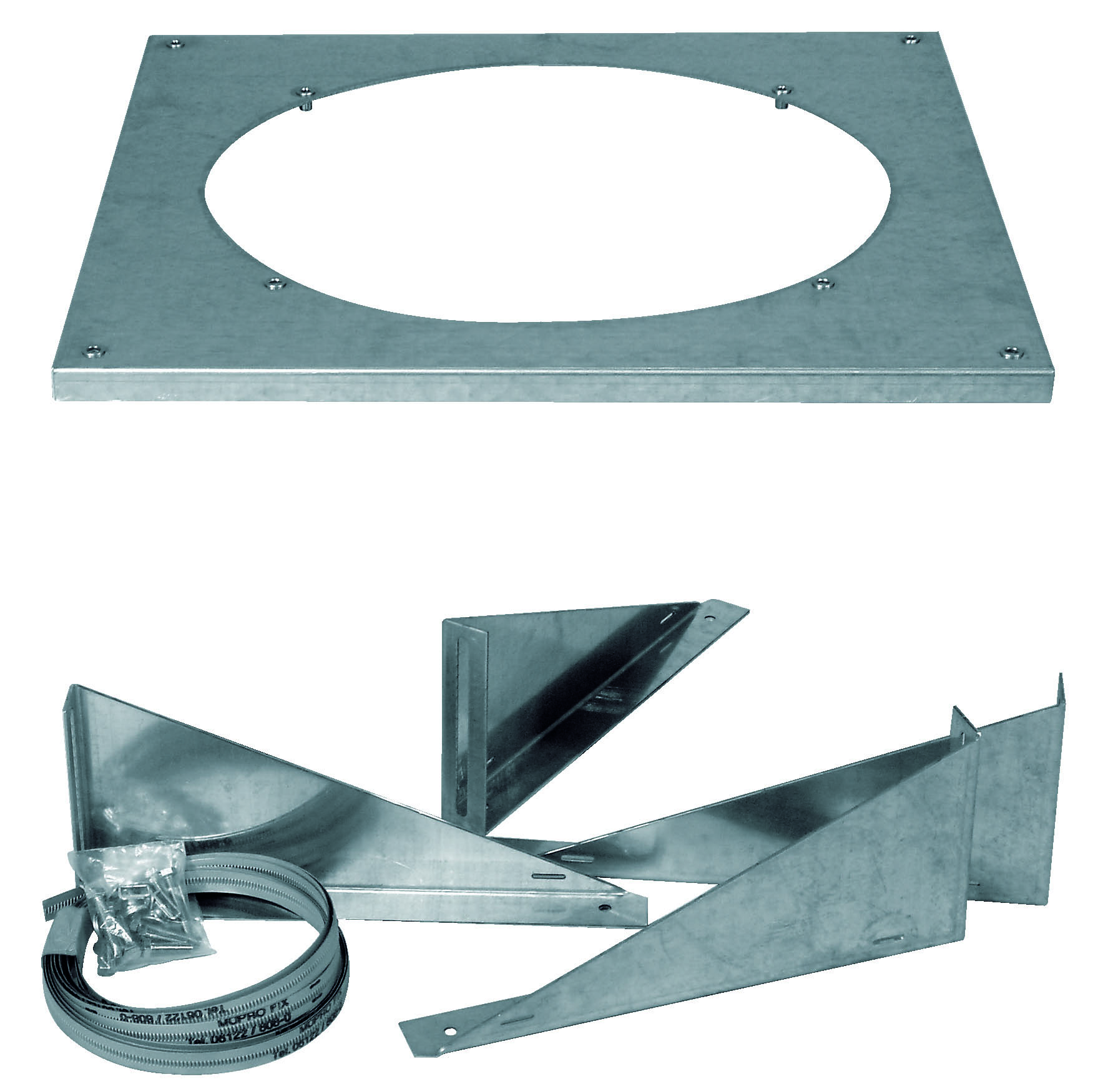

Adaptable sur gaines circulaires avec kits spécifiques
