Saftair Ventilation dévoile le DOF+ A/R : son nouveau caisson de désenfumage F400/120 compact, modulaire et performant

Désenfumage

Saftair Ventilation enrichit sa gamme de caissons de désenfumage avec le DOF+ A/R, un caisson à transmission pensé pour offrir compacité et fiabilité dans les environnements les plus exigeants. Certifié F400/120, il répond aux contraintes réglementaires des Établissements Recevant du Public (ERP) et des Immeubles de Grande Hauteur.

1

Une conception modulaire pour une intégration facilitée

Le DOF+ A/R a été conçu pour s’adapter à tous les contextes d’installation. Ses panneaux interchangeables directement sur chantier et son caisson entièrement démontable permettent de gérer les aléas d’installation tout en simplifiant les opérations de maintenance.

L’accès au moteur est également optimisé grâce à une porte montée sur charnières, équipée du sectionneur de proximité câblé, garantissant des interventions rapides et sécurisées.

Les coffrets de relayage peuvent être montés et câblés et intégrés à la porte

La mise au point aéraulique est d’autant facilitée par son volet de réglage intégré.

1

Deux versions, une orientation réglable

Disponible en version DOF+ A (équipé d’une turbine à action) ou DOF+ R (équipé d’une turbine à réaction), le DOF+ A/R intègre une volute orientable, offrant une grande souplesse pour ajuster l’orientation aéraulique selon les besoins du projet.

Le caisson peut être installé en intérieur comme en extérieur.

1

Certification F400/120 : une fiabilité éprouvée

Certifié F400/120, le DOF+ A/R répond aux exigences strictes du désenfumage dans les bâtiments soumis à des niveaux élevés de sécurité incendie.

1

Une gamme étendue pour couvrir tous les besoins

Proposé en 13 tailles (du 200 au 900), le DOF+ A/R couvre une large plage de débits, de 800 à
110 000 m³/h, avec une pression pouvant atteindre 4 000 Pa selon les modèles. Une modularité qui permet d’accompagner aussi bien les petites installations que les projets d’envergure.

1

Motorisations disponibles

Le DOF+ A/R propose plusieurs configurations de moteurs à pattes type B3 :

Moteurs AC 1 vitesse

  • Triphasés 230/400 V – 50 Hz – 2 ou 4 pôles
  • Triphasés 400/690 V – 50 Hz – 2 ou 4 pôles

Moteurs 2 vitesses

  • Triphasés à bobinages séparés 400 V – 50 Hz – 4/6 pôles
  • Triphasés Dahlander 400 V – 50 Hz – 4/8 pôles
  • Triphasés Dahlander 400 V – 50 Hz – 2/4 pôles

1

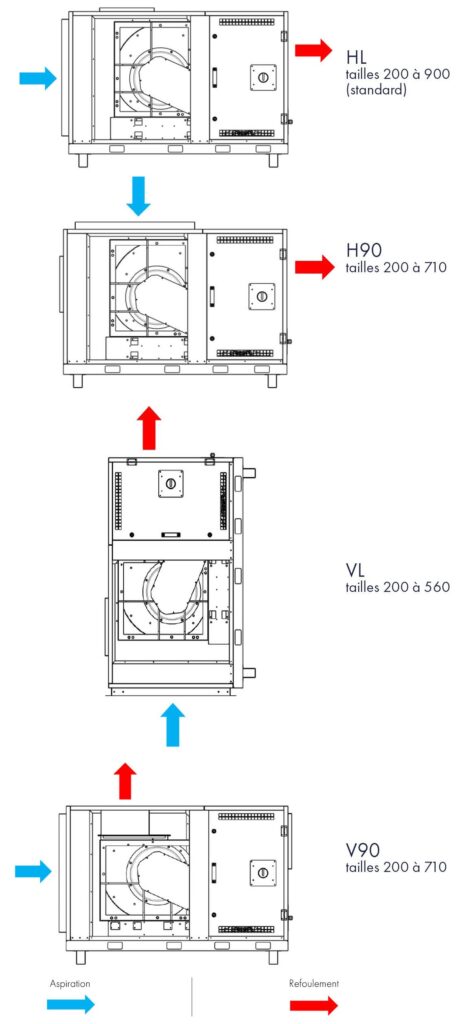

Configurations

Le caisson DOF+ A/R peut être configuré selon différentes orientations :

  • HL (standard) – tailles 200 à 900
  • H90 – tailles 200 à 710
  • VL (avec costière supplémentaire, montage usine possible) – tailles 200 à 560
  • V90 (avec manchettes de refoulement supplémentaires, montage usine possible) – tailles 200 à 710
